ZBJ型直流变桨电动机

直流变桨电机

30N.m

20N.m

40N.m

　　特点与用途：

　　我厂是国内较早从事变桨电机研发的厂家之一，在深入研究有关风力发电机组变桨系统对驱动电机性能要求的基础上，集几十年直流电机设计制造之经验，同时采用多项专利技术，利用先进设备、最新技术、成熟工艺、国际高标准，和有关高校合作，历经多年试制，最终自主研制了ZBJ型变桨系统用直流电动机系列,适用于1.5MW,2.0MW,3.0MW,5.0MW的风力发电机。现已批量应用于风场，欢迎广大客户选用，为风电事业做出贡献。

　　ZBJ型直流电动机采用独特的结构和磁路设计，机械强度、散热冷却、外表防护、定转子绕组耐脉冲电压的能力大幅度提高，同时具同类中控制性能最好，体积小,力矩大，调速范围宽，过载能力强、重量轻、外形美观，运行稳定可靠、振动小、温升低，噪音轻、效率高，制动灵敏等优点。该型电机采用进口特制电刷，使用寿命长，可与同类电机互换，且安装方便，也可按客户要求设计制造各种要求的异性电机。

　　该型直流电动机基本性能及技术要求符合GB755-2008《旋转电机定额和性能》的规定，安装尺寸符合IEC72的国际标准。

　　电机性能：

　　1、励磁方式为串励，启动力矩大，启动平稳，过载能力强，转动惯量小，反应快，非常适应快速变化的风速，具最好的控制性能。如需要其它励磁方式，如复励、他励等可另行协商。

　　2、电动机额定转矩状态下为连续工作制(S1)，也能适应短时周期性复杂的过载运行状况（S3/S9）。

　　3、绝缘等级H级，特殊的绝缘结构，真空VIP浸渍，充分考虑了脉冲电压对绕组绝缘的影响。

　　4、电机最高运行安全转速为3500r/min。

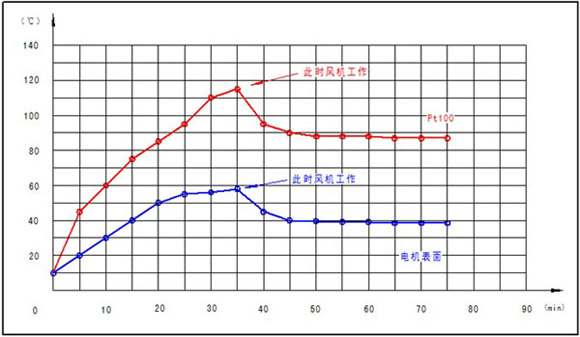

　　5、电机冷却方式为强迫风冷，配热敏常开开关，电机运行温度过高时，风机自动开启后冷却电机，风机电动机供电电源为单相230V、50Hz。其他电压，可另行协商。

　　6、电机的防护等级为IP54，冷却方式IC416。

　　7、电机的安装方式为凸缘安装、常规安装永磁测速发电机、单轴伸。非传动侧可根据用户要求安装编码器、旋转变压器等测速反馈元件。

　　8、电机自带失电制动器，制动器工作电压为直流180V。其它工作电压也可另行协商。

　　9、定子绕组安装温度传感器，用于实时监测绕组温度；同时还装有热敏电阻，可保证电机不过热运行。

　　10、出线采用直联式重载联结器，使连接更为安全可靠；也可采用接线盒方式，接线、检查更宽敞方便。

　　11、内部安装有加热带，可用于高寒地区，低温适应性好。

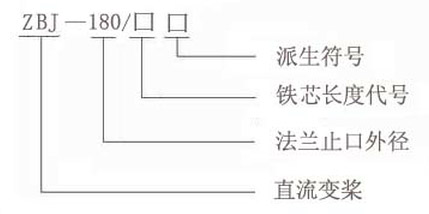

　　型号说明：

　　技术数据:

型号	ZBJ180-1	ZBJ180-2	ZBJ230-1
额定转矩 (N.m)	20	30	40
额定电压 (V)	260	250	260
额定功率 (KW)	5.3	6.3	10.5
额定转速(RPM)	2500	2000	2500
额定电流 (A)	25	30	48
短时过载转矩(N.m)	60	90	120
制动扭矩（N.m)	100	120	140
工作制	S1/S3-40%/S9-5%	S1/S3-40%/S9-5%	S1/S3-40%/S9-5%
重量 (Kg)	75	79	122
